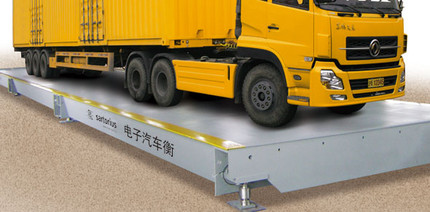

赛多利斯汽车衡—核心部件全进口,德国品质有保障
材料分析于选择→机械加工→弹性体预处理→贴片工艺→固化处理→真空充氮→测试
1、材料分析于选择:我们累计了大量的研究数据并要求我们的材料供应商为我们提供最适合生产传感器的特殊金属材料。对于每一批用于生产的材料,我们都会进行系统、细致的分析测试,从而保证其一致性和可靠性。
2、机械加工:由于采用了高精度的机械加工设备,我们的机械加工误差控制在1/1000mm以内,而且冷却液中也添加了特殊的成分,从而保证了加工的精确性。
3、弹性体预处理:对弹性体进行喷沙、超声波清洗的处理。清除弹性体中的残留污渍,保证在贴片工艺中弹性体和应变片有着最佳的结核性。
4、贴片工艺:在高洁净度的洁净室中进行独特的贴片工艺。为了追求产品质量的一致性和稳定性,对于贴片的最佳位置进行计算机模拟优化(FEM)。然后,使用高精度的模具来保证贴片过程中的精确性和一致性。我们还开发了独一无二的溅射技术。即在传感器弹性体上直接用电化学的方法生成一层应变计。这使得传感器与应变计浑然成为一体,拥有很强的结合力。
5、固化处理:使用特殊的夹具来对贴片位置进行加固处理。固化过程通常要一天的时间。而且对固化箱内的温度和气压进行实时的监控,保证传感器贴片拥有最佳的固化效果。
6、真空充氮:经过特殊的焊接及电缆密封工艺后,赛多利斯还对传感器进行特殊的真空充氦,先将传感器内部抽成真空,将原来遗留在传感器内部的水蒸气和氧化性气体排空,而后将传感器内部注入氮气。而这也保证了传感器的长期稳定性和可靠性。同时也可以通过气体光谱测试的方法来测试传感器的密封情况。
7、测试:每一个传感器在出厂前都进行长时间的老化测试,线性、回滞、蠕变方面的测试、常规的温度测试和补偿以及加载条件下的温度测试和补偿。
设计先进的优质传感器
设计精度高:C3等级传感器最大检定分度数可达14000。
过载能力强:量程30吨的传感器破坏重量大于150吨。
独特的防自转能力:最小的传感器高度118.5mm以及上下受力压头独特的不对称圆弧设计能最大限度地在传感器受到冲击时阻止其发生转动。
测试1.5mm切线偏离角度下额定输出试验的示意草图。传感器旋转轴倾斜了,但是传感器上下受力处始终保持垂直。
IP防护等级高:传感器拥有IP68和IP69k防护,放在水下1.5米处10000小时或者经过高压水冲洗后仍然能正常工作。
秤台生产工艺
通过三维软件进行有限元分析,使用液压数显剪板机剪板下料。
●最大剪板宽度7000mm,最大剪板厚度14mm ●36只压料油缸(板料受压稳定,变形小) ●比利时LVD公司液压剪板机专利技术 ●油缸密封采用德国和日本的密封元件 ●美国UGS/CAD/CAE/CAM/IMAI三维软件进行有限元分析的优化设计
0.1mm的U型梁折弯直线度、全数码控制结构稳固。最大扩弯宽度7米,一次成型。
●整体式上摸、整体式下摸、0.1mm的U梁折弯的直线度 ●公称压力:5000KN,比利时LVD公司技术 ●设备结构采用美国UGS/CAD/CAECAM三维软件、德国技术消除内应力 ●德国BOSCH公司进口的电液伺服阀组驱动 ●荷兰DELEM公司DA-65W数控系统(四轴联合控制)
经过数学模型精确计算论证的预拱步骤,可以提高汽车衡整体寿命的30%
多层环氧富锌底漆,烯酸聚酯面漆确保秤体防腐蚀效果。
专用的卧式抛丸清理机对台面进行喷砂和抛丸处理,使得表面粗糙度小于40-75μm,保证油漆的附着力,减少了后期维护成本。
●处理式件的尺寸:高度8mm-450mm ●长度1500mm-70000mm;宽度150mm-3400mm ●工件除锈等级Sa2.5,被处理式件其表面粗糙度达40-75μm ●环境噪声室外昼夜<60dB(A)、室内<90dB(A) ●抛丸器数量:6台
SartoD数字式汽车衡:采用PR6224传感器及PR X5 Combics Pro-T或TSI数字汽车衡控制器
自动寻址编址 自动热插拔 可自动调整角差 强大的自珍功能,可显示每只传感器的受力情况、内部温度和参数状态
TSI
TSI可设置秤的名称、可配置打印输出格式、可切换显示并输入数字/字符/中文、内置PS/2接口、RS232接口、RS485接口、可连接SD卡、可设置第一次称量值为皮重值、校准向导提示、操作方便、可进行校准保护、数据库更改或删除密码保护
PR X5 Combics Pro-T
PR X5 Combics Pro-T彩色图形化显示屏幕、不锈钢外壳、接口配置丰富、内置RS232接口、PS/2接口和以太网接口、更可根据你的要求增加其他接口、完善的称重数据库、方便实时与PC连接、可配置打印输出格式、支持图形化自编程
SartoD数字式汽车衡(AD) SartoA模拟式汽车衡(AA)
型号规格 | 尺寸(m) | 最大称量(kg) | 最小称量(kg) | 分度值 | 允许轴载(t)标准 | 模块搭配(m) |
SCS30-3007-AD(AA) | 3.0×7 | 30,000 | 200 | 10 | 20 | 7 |
SCS30-3012-AD(AA) | 3.0×12 | 30,000 | 200 | 10 | 20 | 6+6 |
SCS60-3016-AD(AA) | 3.0X16 | 60.000 | 400 | 20 | 30 | 6+5+5 |
SCS60-3416-AD(AA) | 3.4X16 | 60.000 | 400 | 20 | 30 | 6+5+5 |
SCS60-3018-AD(AA) | 3.0×18 | 60,000 | 400 | 20 | 30 | 6+6+6 |
SCS60-3418-AD(AA) | 3.4×18 | 60,000 | 400 | 20 | 30 | 6+6+6 |
SCS80-3010-AD(AA) | 3.0X10 | 80.000 | 400 | 20 | 45 | 5+5 |
SCS80-3016-AD(AA) | 3.0X16 | 80.000 | 400 | 20 | 45 | 6+5+5 |
SCS80-3416-AD(AA) | 3.4X16 | 80.000 | 400 | 20 | 45 | 6+5+5 |
SCS80-3018-AD(AA) | 3.0×18 | 80,000 | 400 | 20 | 45 | 6+6+6 |
SCS80-3418-AD(AA) | 3.4×18 | 80,000 | 400 | 20 | 45 | 6+6+6 |
SCS100-3016-AD(AA) | 3.0X16 | 100.000 | 400 | 20 | 45 | 6+5+5 |
SCS100-3416-AD(AA) | 3.4X16 | 100.000 | 400 | 20 | 45 | 6+5+5 |
SCS100-3018-AD(AA) | 3.0×18 | 100,000 | 400 | 20 | 45 | 6+6+6 |
SCS100-3418-AD(AA) | 3.4X18 | 100.000 | 400 | 20 | 45 | 6+6+6 |
SCS100-3421-AD(AA) | 3.4X21 | 100.000 | 400 | 20 | 45 | 6+5+5+5或7+7+7 |
SCS100-3424-AD(AA) | 3.4X24 | 100.000 | 400 | 20 | 45 | 6+6+6+6 |
SCS120-3416-AD(AA) | 3.4×16 | 120,000 | 400 | 20 | 45 | 6+5+5 |
SCS120-3418-AD(AA) | 3.4×18 | 120,000 | 400 | 20 | 45 | 6+6+6 |
SCS120-3420-AD(AA) | 3.4×20 | 120,000 | 400 | 20 | 45 | 5+5+5+5或7+6+7 |
SCS120-3421-AD(AA) | 3.4X21 | 120.000 | 400 | 20 | 45 | 6+5+5+5或7+7+7 |
SCS120-3422-AD(AA) | 3.4X22 | 120.000 | 400 | 20 | 45 | 6+5+5+6 |
SCS150-3416-AD(AA) | 3.4X16 | 150.000 | 1000 | 50 | 65 | 5+6+5 |
SCS150-3418-AD(AA) | 3.4X18 | 150.000 | 1000 | 50 | 65 | 6+6+6 |
SCS150-3421-AD(AA) | 3.4×21 | 150,000 | 1000 | 50 | 65 | 6+5+5+5或7+7+7 |
SCS150-3424-AD(AA) | 3.4X24 | 150.000 | 1000 | 50 | 65 | 6+6+6+6 |
